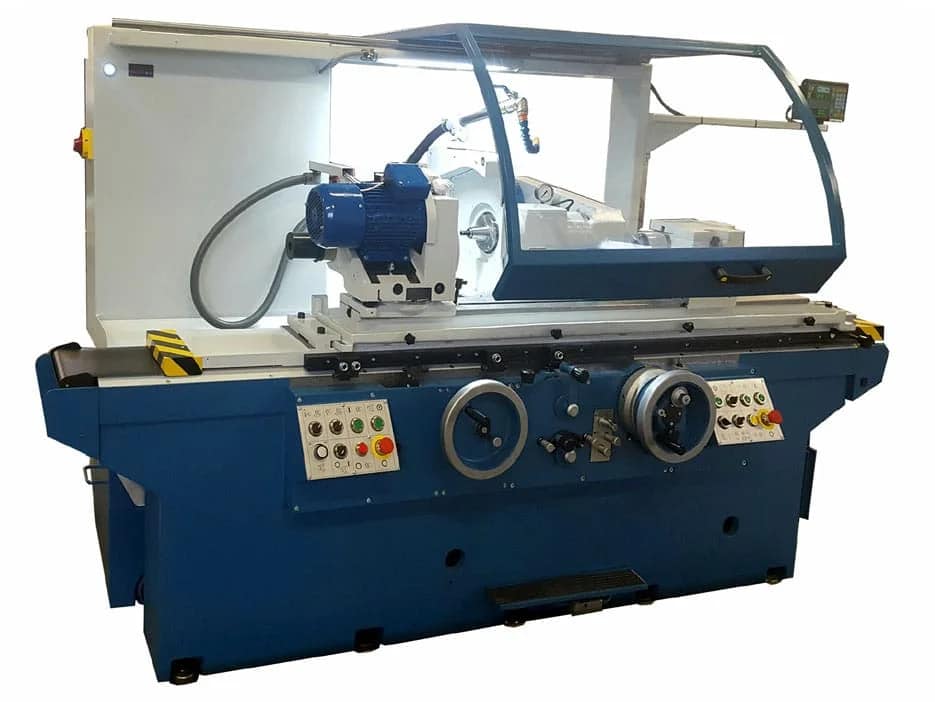

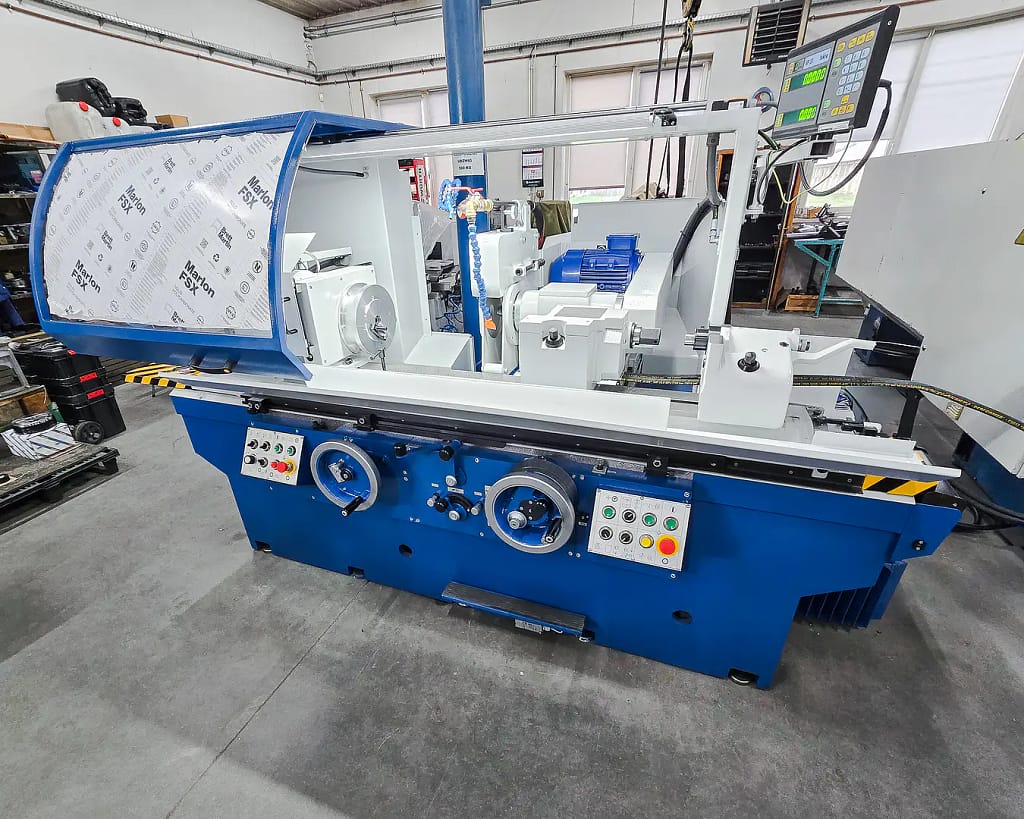

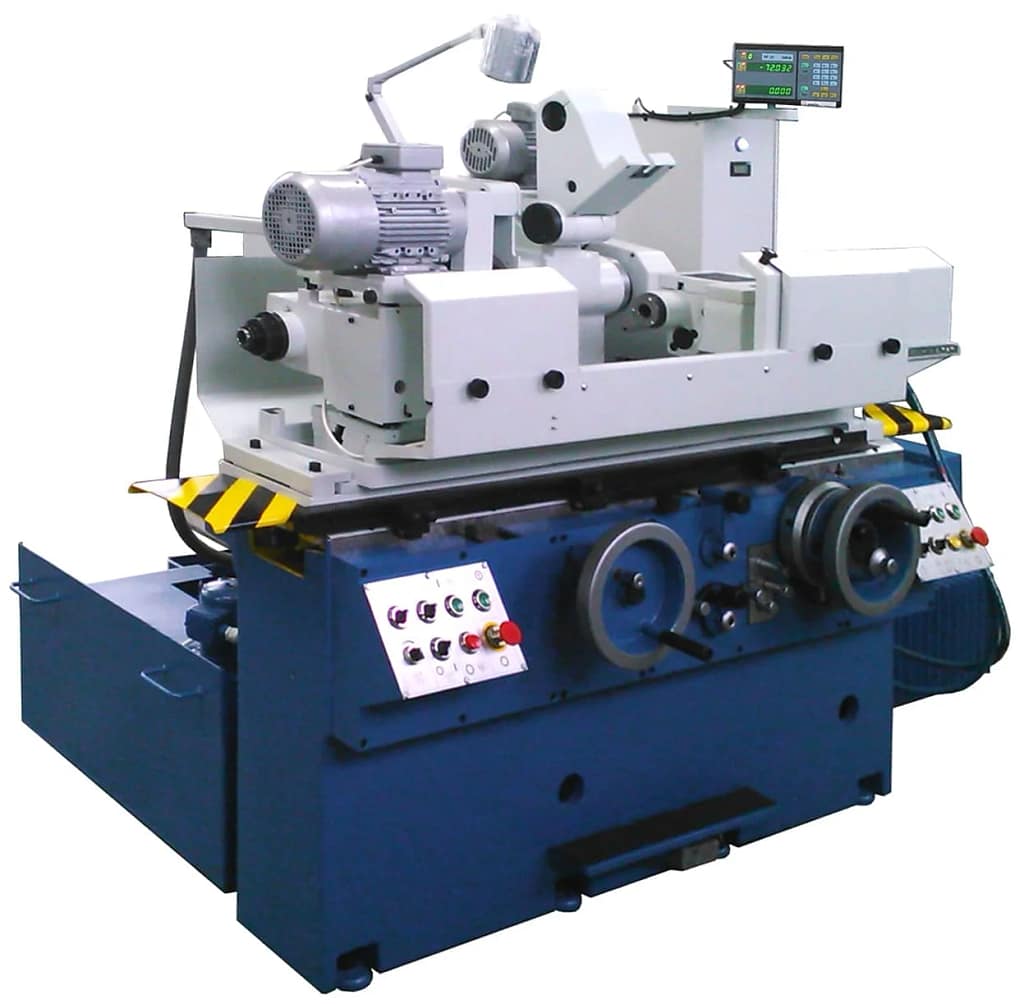

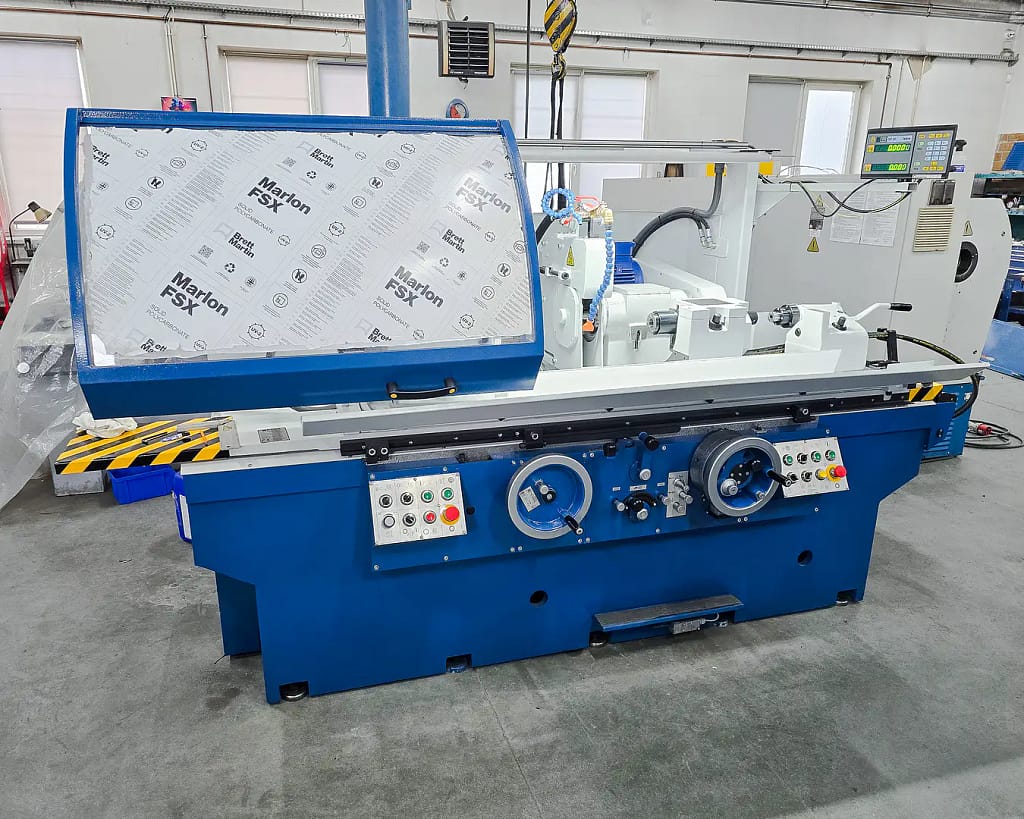

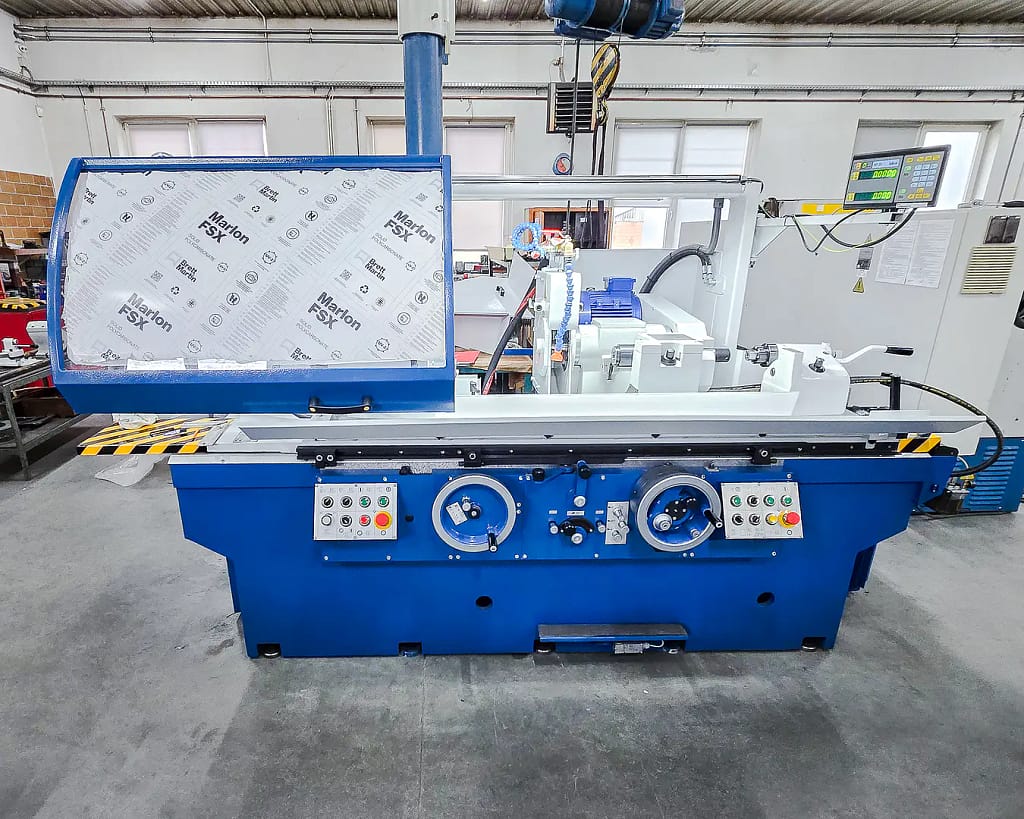

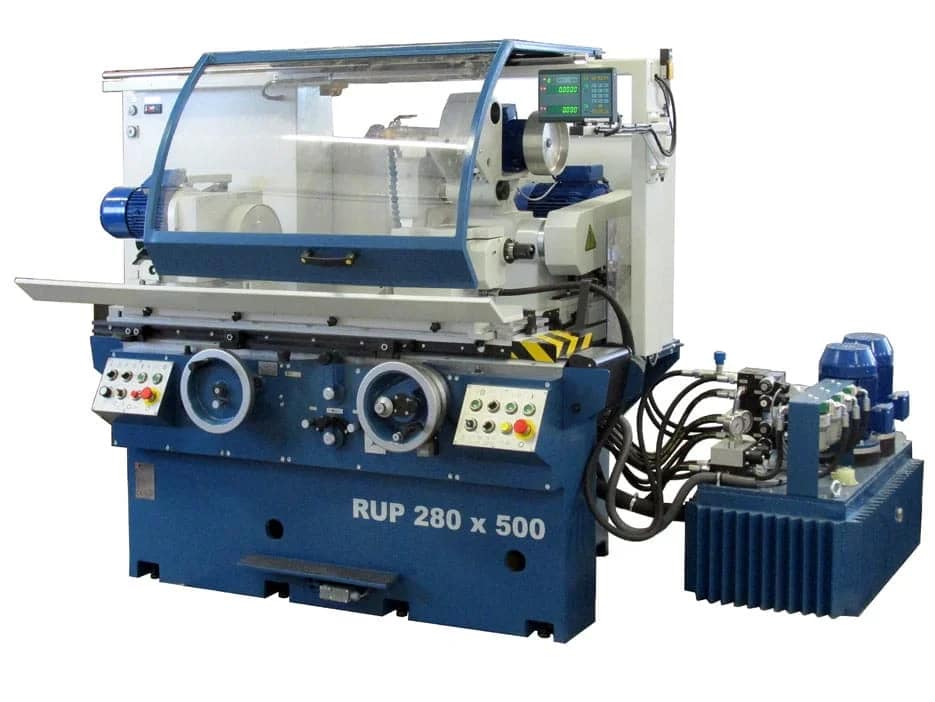

RUP-280

Typ maszyny: Szlifierki
Seria: RUP

Szlifierka RUP-280 to uniwersalna maszyna do szlifowania powierzchni obrotowych zewnętrznych i wewnętrznych oraz płaskich czół i kołnierzy.

OPIS:

Szlifierka RUP-280 przeznaczona jest do precyzyjnej obróbki powierzchni obrotowych zewnętrznych i wewnętrznych, a także płaskich czół i kołnierzy. Konstrukcja maszyny zapewnia stabilność pracy oraz wysoką dokładność uzyskiwanych parametrów.

Charakterystyka maszyny:

prędkość szlifowania do 45 m/s
hydrostatyczne łożyskowanie wrzeciona ściernicy
hydrostatyczne prowadnice zapewniające wysoką niezawodność i trwałość

Możliwości w zakresie parametrów geometrycznych:

chropowatość: Ra ≤ 0,16 μm
kołowość: 0,0015 mm
walcowość: 0,005 mm / 500 mm
powtarzalność średnic: ≤ 0,005 mm

Uzyskiwane parametry zapewniają wysoką jakość powierzchni oraz powtarzalność w procesach wymagających precyzyjnej obróbki.

Parametry Techniczne

Wielkości Charakterystyczne:

Max. długość szlifowanego przedmiotu: 500 lub 1000 mm
Max. szybkość szlifowania: 45 m/s
Max. średnica szlifowania zewnętrznego: 280 mm

Wrzeciennik Ściernicy:

Średnica ściernicy max./min: 400 / 260 mm
Kąt skrętu wrzeciennika ściernicy: +/- 30°
Wielkość szybkiego przesuwu hydraulicznego: 50 mm
Zakres posuwu wgłębnego – zgrubny: 0,3 – 6,0 m/min.
Zakres posuwu wgłębnego – wykańczający: 0,08 – 3,0 m/min.

Wrzeciennik Przedmiotu:

Zakres skrętu do operatora / od operatora: 30° / 90°
Stożek wrzeciona przedmiotu: Morse’a No 4
Zakres bezstopniowych obrotów wrzeciona przedmiotu: 25 ÷ 500 obr./min.

Szlifowanie Otworów:

Max. średnica szlifowania otworu: 200 mm

Wyposażenie Dodatkowe

Przyrząd do diamentowania ściernicy do szlifowania wewnętrznego
Konik ręczny
Obsada ściernicy
Obciągacz diamentowy
Dodatkowa ściernica 400x50x127
Cyfrowy odczyt z liniałem optoelektronicznym osi X do pomiaru położenia ściernicy z rozdzielczością 0,001 mm w klasie dokładności +/-0,003 mm
Cyfrowy odczyt z dwoma liniałami optoelektronicznymi (L=500) osi X i osi Z
Cyfrowy odczyt z dwoma liniałami optoelektronicznymi (L=1000) osi X i osi Z
Przystawka do szlifowania wewnętrznego
Wrzeciono do szlifowania wewnętrznego Ø 40×250 wraz z kołami zmianowymi i pasami plus tuleja redukcyjna + 3 przedłużki
Wrzeciono do szlifowania wewnętrznego Ø 70×250 wraz z kołami i pasami + 3 przedłużki
Podstawka do podtrzymywania części przy zdejmowaniu i zakładaniu: lewa, prawa
Dowolne wyposażenie z katalogu Bison Bial lub innych producentów

Parametry techniczne:

WIELKOŚCI CHARAKTERYSTYCZNE	Jedn.	Wartość
Max. długość szlifowanego przedmiotu	mm	500 lub 1000
Max. szybkość szlifowania	m/s	45
Max. średnica szlifowania zewnętrznego	mm	280
WRZECIENNIK ŚCIERNICY
Średnica ściernicy max./min	mm	400 / 260
Kąt skrętu wrzeciennika ściernicy	stopnie	+/- 30°
Wielkość szybkiego przesuwu hydraulicznego	mm	50
Zakres posuwu wgłębnego – zgrubny	m/min.	0,3 – 6,0
>– wykańczający	m/min.	0,08 – 3,0
WRZECIENNIK PRZEDMIOTU
Zakres skrętu do operatora / od operatora	stopnie	30° / 90°
Stożek wrzeciona przedmiotu	Morse’a	No 4
Zakres bezstopniowych obrotów wrzeciona przedmiotu	obr./min.	25 ÷ 500
SZLIFOWANIE OTWORÓW
Max. średnica szlifowania otworu	mm	200
Zakres obrotów wrzeciona a) 40 x 250	obr./min.	10000/15000/30000
> b) 70 x 250	obr./min.	5700/8560/17120
STÓŁ
Kąt skrętu w kierunku wrzeciennika ściernicy/operatora dla:
> L = 500	stopnie	14° / 7°
> L = 1000	stopnie	7° / 5°
Zakres prędkości posuwu stołu	mm/min.	75 – 4000
Wielkość minimalnego posuwu hydraulicznego stołu	mm	3
KONIK
Max. wysuw tulei	mm	25
Stożek w tulei konika: ręcznego / hydraulicznego	Morse’a	Nr 2 / Nr 4
Całkowite zapotrzebowanie mocy	kW	10,5
Masa szlifierki L = 500 / L = 1000	kg	2600 / 2800
