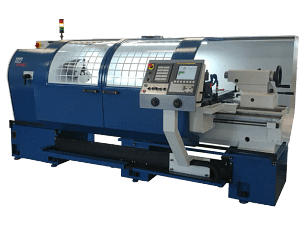

TUJ-560MEF / TUJ-630MEF

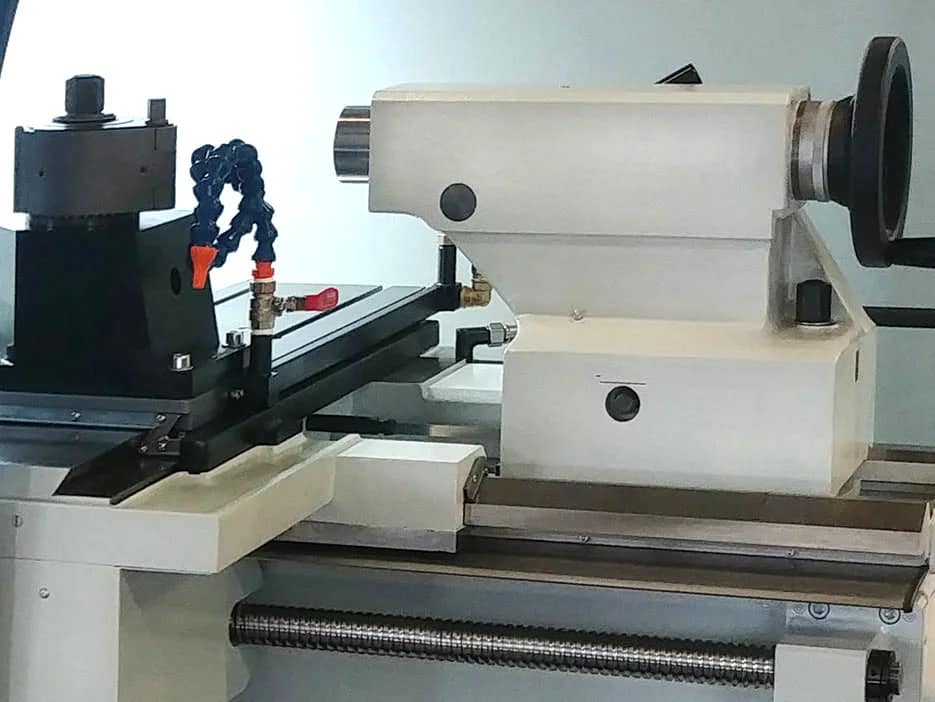

Tokarki TUJ-560/630 MEF ze sterowaniem SINUMERIK, FANUC przeznaczone są do wykonywania typowych prac tokarskich w produkcji jednostkowej i seryjnej. Sztywna budowa tokarki, duża moc silnika i zastosowane do napędu suportów śrub tocznych zapewnia uzyskiwanie dużej wydajności i dokładności obróbki.
Opis

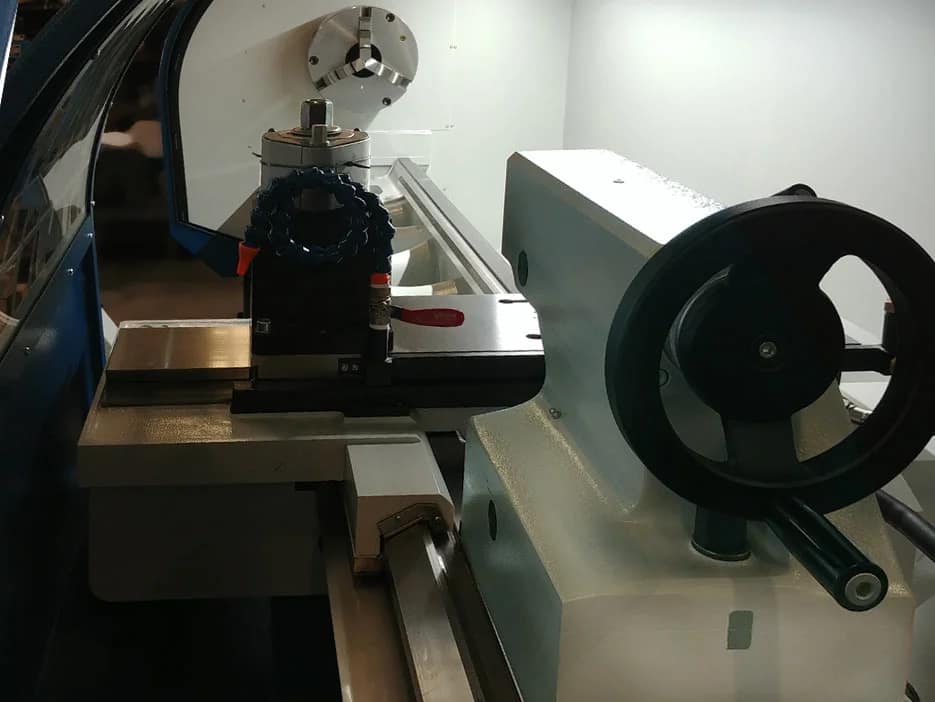

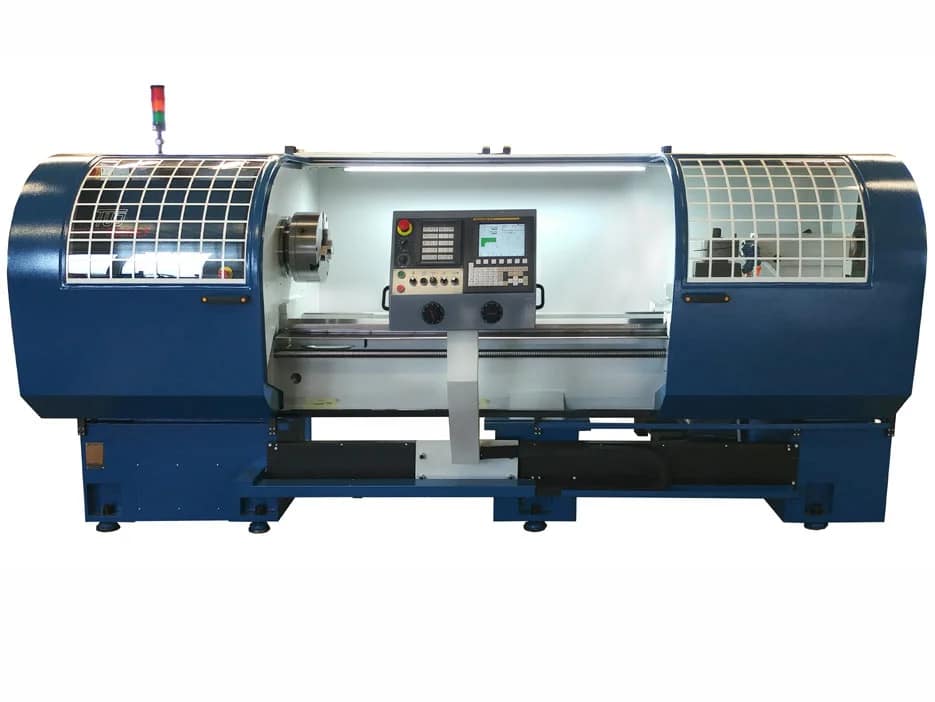

System sterowania umożliwia pracę w sposób konwencjonalny (przy użyciu kółek ręcznych), lub w cyklu półautomatycznym z ręczną korektą głębokości skrawania dla każdego przejścia. Można również pracować w cyklu automatycznym poprzez zapisanie cyklu obróbki, zadeklarowanie głębokości skrawania i uruchomienie cyklu. Większość elementów obsługiwanych przez operatora podczas toczenia została umieszczona na pulpicie sterowniczym przesuwnym wzdłuż całej długości łoża.

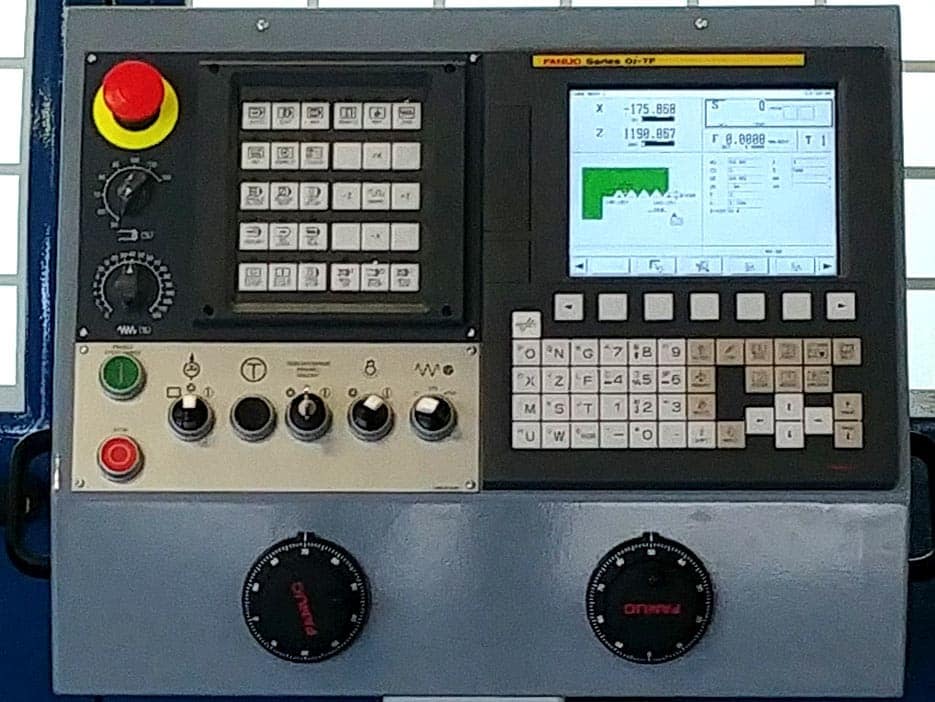

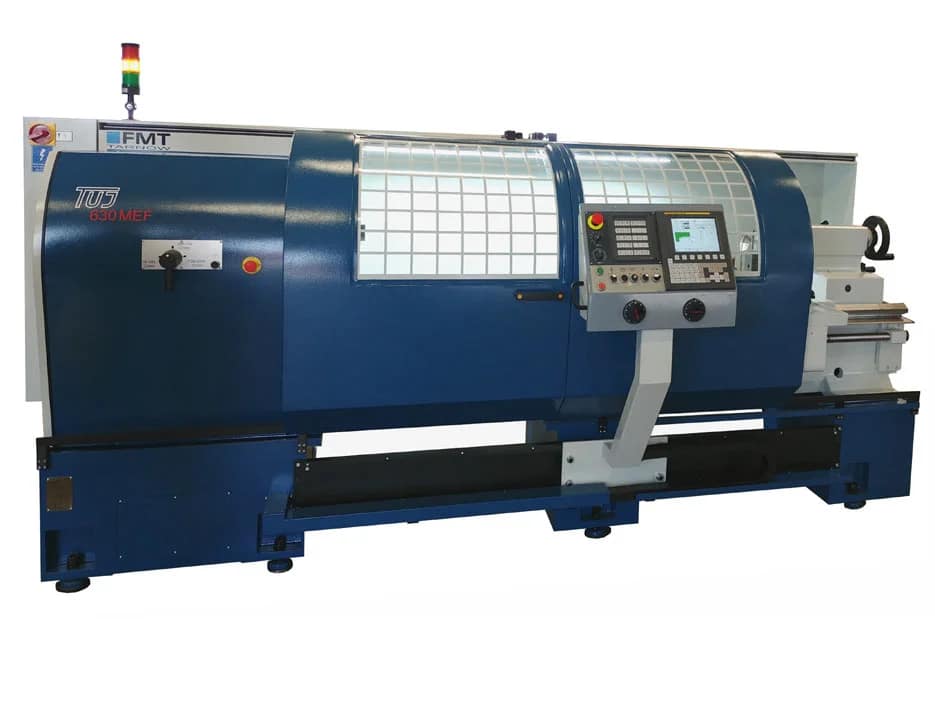

Pulpit wyposażony w klawiaturę układu sterowania oraz wyświetlacz umożliwia proste ustawianie wszystkich niezbędnych parametrów tj. obroty wrzeciona, prędkość posuwu, programowanie i wybór cyklów itp. Na ekranie wyświetlane są wprowadzone parametry i położenie narzędzia dzięki czemu operator może kontrolować proces obróbki.
Synchronizacja obrotów wrzeciona z obrotami silnika posuwowego w osi Z pozwala na wykonywanie w szerokim zakresie wszystkich rodzajów gwintów.
Typowe cykle obróbcze dostępne na tokarce to:
- cykl obróbki według zapisanej geometrii powierzchni obrabianej
- cykl toczenia stożków
- cykl nacinania gwintów zewnętrznych i wewnętrznych oraz cykl naprawy gwintów
- cykl toczenia rowków
- cykl toczenia kuli zewnętrznej
- cykl wiercenia i gwintowania
- cykl planowania czoła
Obrabiarka wyposażona jest w sterowanie CNC z nakładką w trybie pracy manualnej. Obrabiarka posiada też funkcje wyboru i korekcji narzędzi oraz funkcję stałej prędkości skrawania.
Dane techniczne
WIELKOŚCI CHARAKTERYSTYCZNE | TUJ-560MEF | TUJ-630MEF | ||
---|---|---|---|---|
L=1500 | L=2000 | L=3000 | ||
Rozstaw kłów | mm | 1460; | 1960; | 2960; |
Długość toczenia w uchwycie | mm | 1370; | 1870; | 2870; |
Średnica toczenia nad łożem | mm | 560 | 630 | |
Średnica toczenia nad suportem | mm | 340 | 410 | |
Średnica mocowania w wybraniu mostka * | mm | 800 | 870 | |
Szerokość górnej części łoża | mm | 370 | ||
Końcówka wrzeciona wg PN-ISO-702-3 | A8 | |||
Stożek we wrzecionie metryczny | mm | 100 lub 120 | ||
Zakres prędkości obrotów wrzeciona | obr/min | 16-2000 | ||
Moc silnika napędu głównego | kW | 11 | ||
Wysuw pinoli konika | mm | 180 | ||
Stożek pinoli konika | Morse’a | 5B | ||
MASA | kg | 3160; | 3350; | 3760; |
