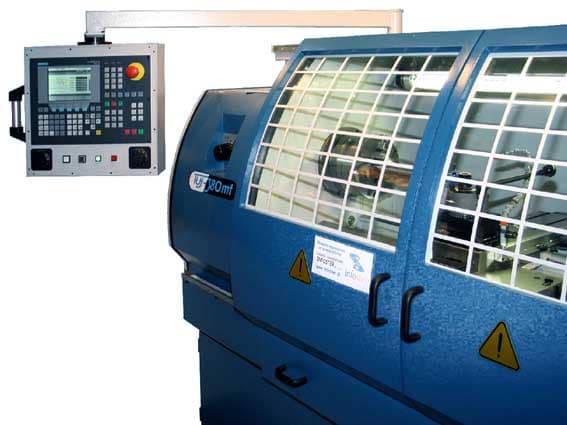

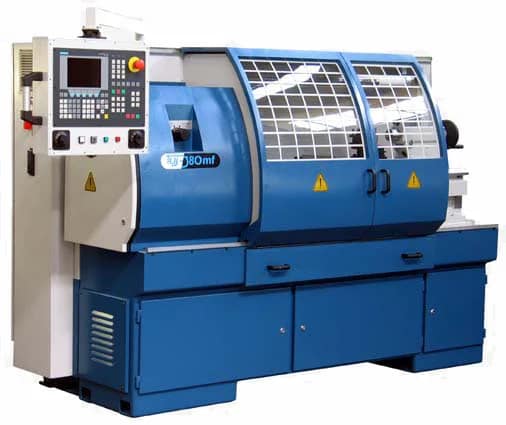

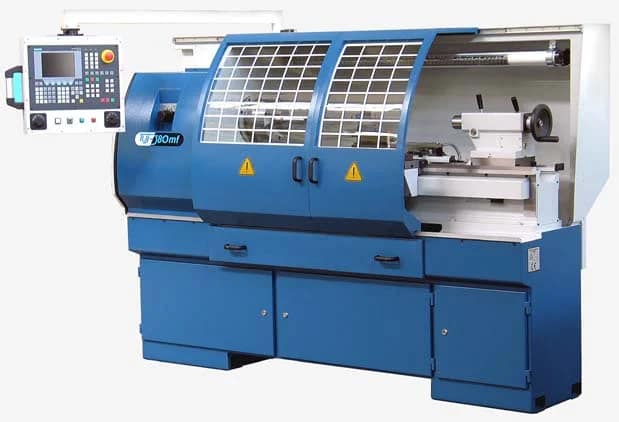

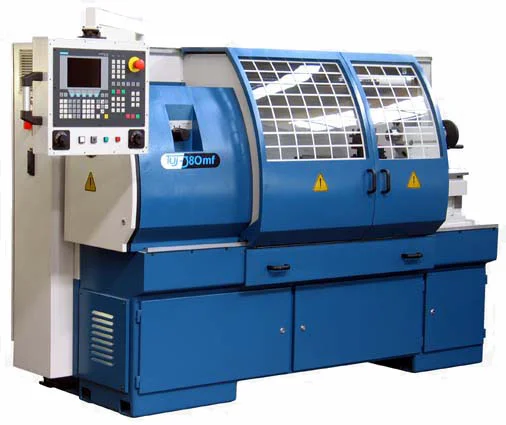

TUJ-380MF
Tokarka TUJ-380 MF ma charakter uniwersalny i jest wykonana w klasie precyzyjnej zgodnie z normą ISO 1708; 1989.
Opis
Przeznaczona jest do wykonywania typowych prac tokarskich. Duża moc silnika oraz zastosowane do napędu suportów śruby toczne zapewniają uzyskiwanie dużej wydajności i dokładności obróbki. Napęd główny w tokarce realizowany jest za pośrednictwem przekładni pasowej przez silnik elektryczny o mocy 7,5 kW sterowany przetwornikiem częstotliwości. Zastosowanie we wrzecienniku przesuwnej dwójki kół zębatych pozwala na bezstopniową zmianę prędkości obrotowych wrzeciona w dwóch zakresach obrotów: 30÷800obr/min i 120÷3000obr/min przy zachowaniu optymalnych warunków skrawania (optymalne wykorzystanie mocy napędowej). Tokarka wyposażona jest w system sterowania SINUMERIK 828 lub system FANUC Oi Mate TF. Systemy te posiadają ręczne pokrętła elektroniczne. Synchronizacja obrotów wrzeciona z obrotami silnika posuwowego w osi Z pozwala na wykonywanie w szerokim zakresie wszystkich rodzajów gwintów o dowolnym skoku.
Tokarka TUJ-380 MF, wyposażona w układ SINUMERIK 828 lub system FANUC Oi Mate TF umożliwia:
- Proste programowanie zgodne z normą DIN 66025
- Łatwy pomiar narzędzi przez zarysowanie
- Toczenie
- Wcinanie
- Podcinanie
- Gwintowanie
- Wiercenie, pogłębianie
- Wytaczanie
- Toczenie stożka
- Toczenie powierzchni kulistych
- Tokarka TUJ-380 MF jest wyposażona w imak szybkozmienny HASSE.
W ofercie również tokarka TUJ-380 z głowicą wielonarzędziową PRAGATI, oznaczona jako TUJ-380 CNC.
Dane techniczne
WIELKOŚCI CHARAKTERYSTYCZNE | ||
---|---|---|
Rozstaw kłów | mm | 1025 |
Długość toczenia w uchwycie | mm | 1000 |
Średnica toczenia nad łożem | mm | 380 |
Średnica toczenia nad suportem | mm | 210 |
Szerokość górnej części łoża | mm | 260 |
Końcówka wrzeciona wg PN-ISO-702-1 | A6 | |
Stożek we wrzecionie metryczny | mm | B70 |
Zakres prędkości obrotów wrzeciona | obr/min | 30-3000 |
Moc silnika napędu głównego | kW | 7,5 |
Wysuw pinoli konika | mm | 130 |
Stożek pinoli konika | Morse’a | 4 |
MASA | kg | 1580 |
