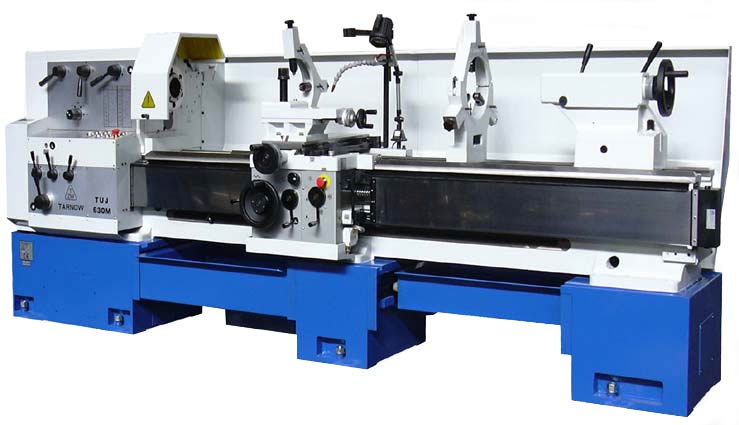

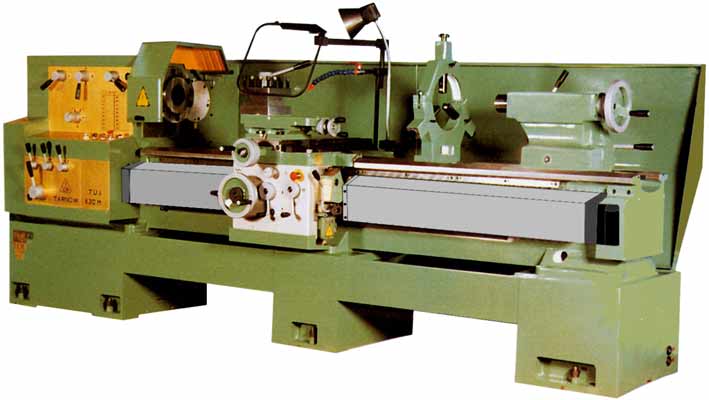

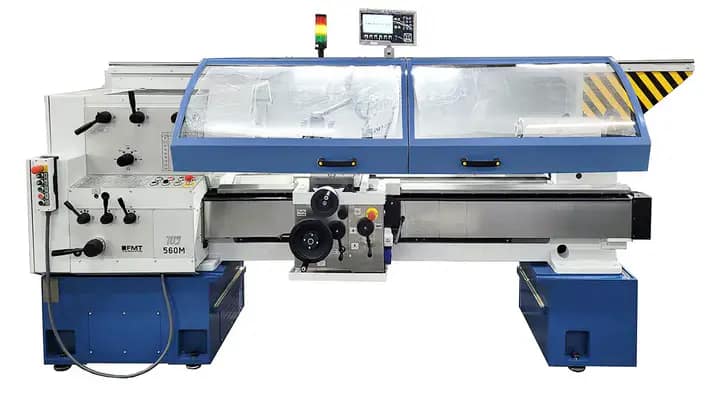

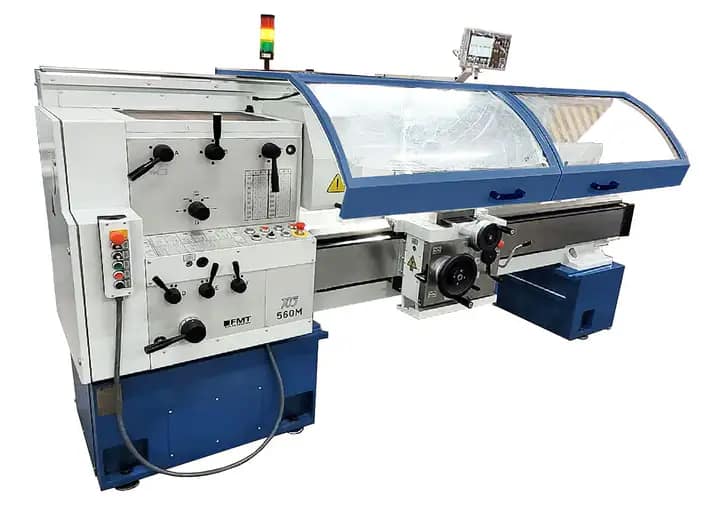

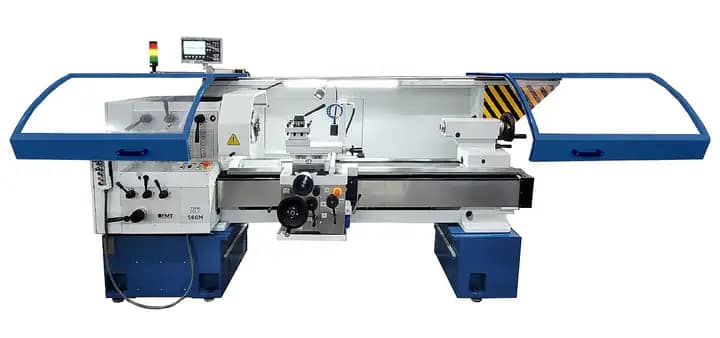

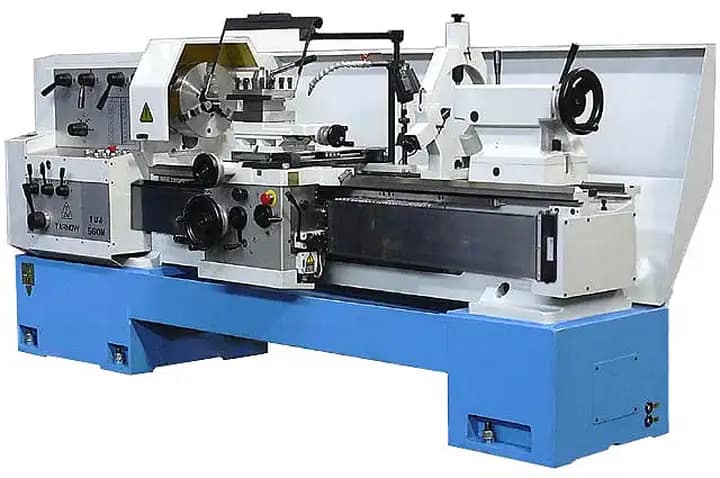

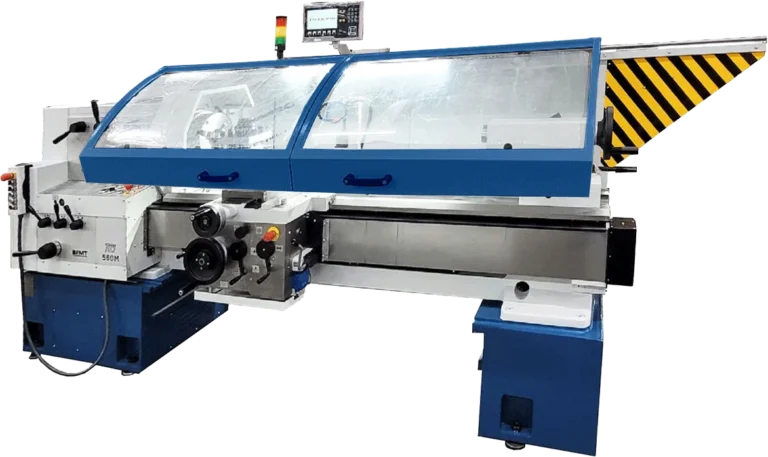

TUJ-560M / TUJ-630M

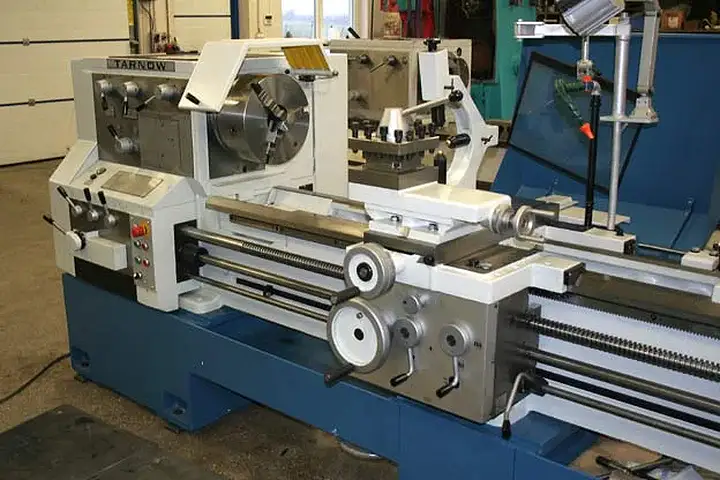

Tokarka TUJ-560M i TUJ-630M jest obrabiarką uniwersalną, szczególnie nadaje się do prac w warsztatach remontowych ze względu na dużą uniwersalność i bogate wyposażenie.
Opis
Duża moc silnika napędowego oraz sztywna budowa maszyny, pozwalają na toczenie narzędziami ze stali szybkotnącej, narzędziami z węglików spiekanych oraz narzędziami z płytkami ceramicznymi. W tokarce TUJ-560M i TUJ-630M są zastosowane sprzęgła i luzownik elektromagnetyczny.
Zakres uzyskiwania prędkości obrotowych wrzeciona zapewnia ekonomiczne wykorzystanie tokarki zarówno przy obróbce zgrubnej, jak i wykańczającej przedmiotów z żeliwa, stali i metali kolorowych. Uniwersalna skrzynka posuwów i kinematyka tokarki umożliwia wykonanie w szerokim zakresie gwintów: metrycznych, calowych, modułowych, diametral pitch.
Podstawową wersją tokarki TUJ-560M i TUJ-630M jest wykonanie w układzie metrycznym z końcówką wrzeciona C11.
Dane techniczne
WIELKOŚCI CHARAKTERYSTYCZNE | TUJ-560M | TUJ-630M | ||
---|---|---|---|---|
L=1500 | L=2000 | L=3000 | ||
Rozstaw kłów | mm | 1440; | 1940; | 2940; |
Długość toczenia w uchwycie | mm | 1350; | 1850; | 2850; |
Średnica toczenia nad łożem | mm | 560 | 630 | |
Średnica toczenia nad suportem | mm | 370 | 440 | |
Średnica mocowania w wybraniu mostka * | mm | 800 | 870 | |
Szerokość górnej części łoża | mm | 370 | ||
Końcówka wrzeciona wg PN-ISO-702-3 | C11 | |||
Stożek we wrzecionie metryczny | mm | 100 | ||
Zakres prędkości obrotów wrzeciona | obr/min | 20-1600 | ||
Moc silnika napędu głównego | kW | 11 | ||
Wysuw pinoli konika | mm | 180 | ||
Stożek pinoli konika | Morse’a | 5B | ||
MASA | kg | 2760; | 3150; | 3695; |
